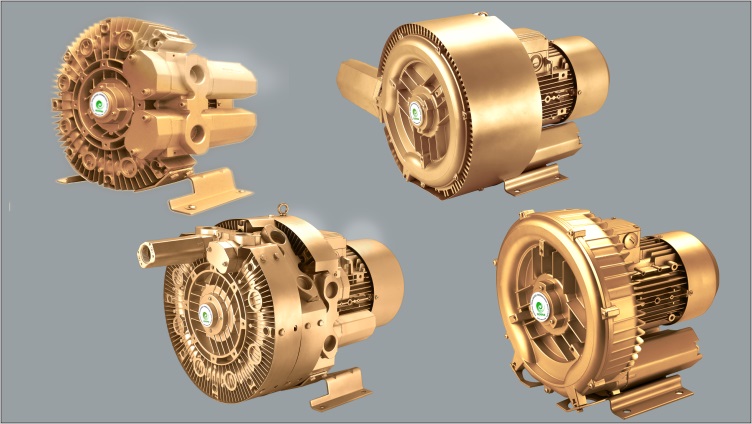

Las turbinas regenerativas o sopladores de canal lateral, son equipos confiables y eficientes utilizados para diferentes aplicaciones fundamentalmente para transporte neumático, con caudales hasta 2500 m3/h y un diferencial de presión de hasta 1000 mbar. Su nivel sonoro es bajo y son productos de bajo mantenimiento. Representan actualmente a la nueva tecnología de los equipos de succión y soplado.
Principio de funcionamiento de las turbinas regenerativas TPR
El aire ingresa a través de la brida de admisión 1 y es forzado al interior de la bomba por las paletas del rotor 3, el cual gira acoplado directamente al eje del motor eléctrico.
Al ingresar a la cámara del lateral 2, el aire es acelerado en dirección radial y hacia adelante, debido a la acción de la fuerza centrífuga y al giro del rotor.
Esto da origen a un flujo toroidal entre la cámara de forma anular o “canal lateral” que envuelve el rotor, y las sucesivas cavidades existentes entre las paletas del mismo.
Cada vez que el aire es empujado hacia el canal lateral y retorna a una nueva cavidad del rotor, se produce una ganancia o incremento en la presión del mismo; esto se repite sucesivas veces hasta que finalmente es descargado al exterior por la salida 4.
Gracias a este principio, es posible obtener valores de vacío o presión comparables a los de las maquinas centrifugas de múltiple etapa, con un equipo compacto y de reducidas dimensiones.
Tipos de turbinas regenerativas

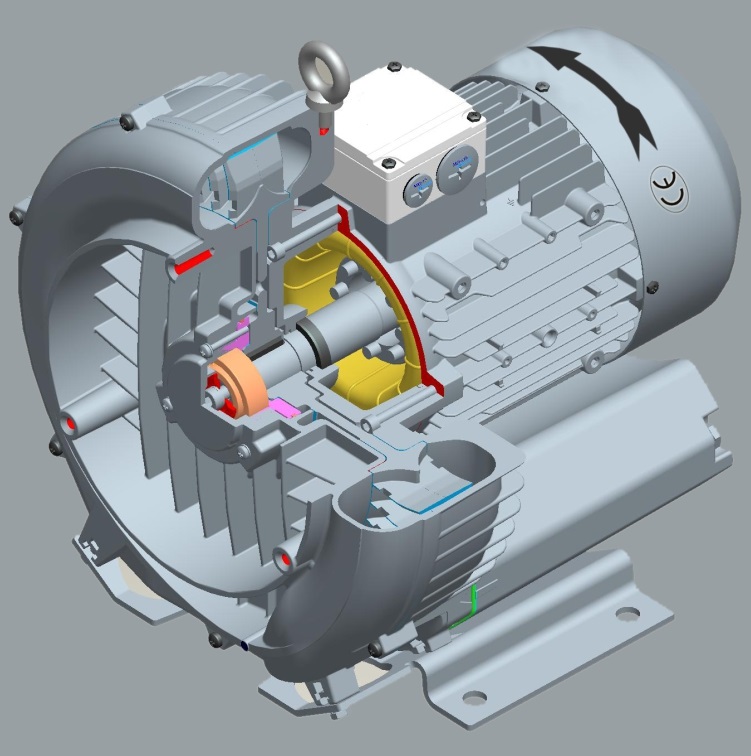

Turbinas de simple etapa: Se utilizan en casos en que se requieren presiones bajas o medias.

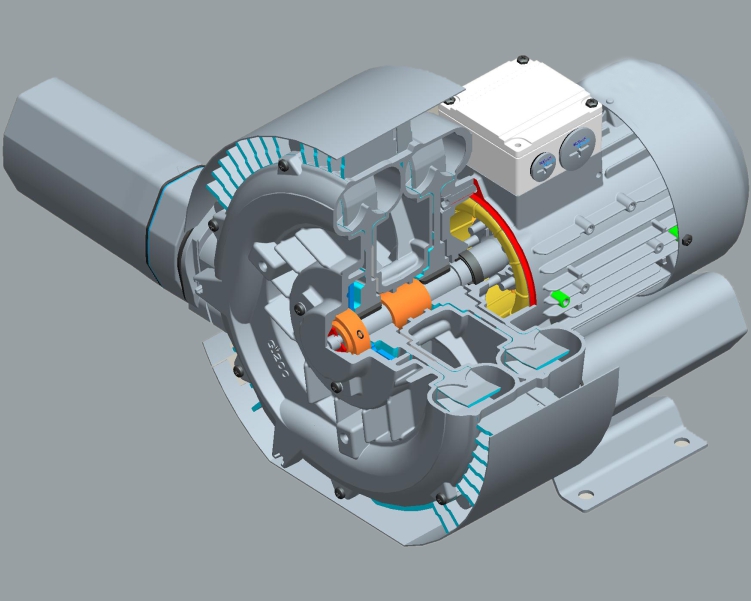

Turbinas de doble etapa: Se utilizan en casos en que se requieren altas presiones.
Ventajas sobre otros tipos de sopladores
- Funcionamiento silencioso y sin desgaste (ausencia de partes rozantes)
- Flujo de aire sin pulsaciones y libre de aceite
- Mínimo mantenimiento. Hasta 20000 horas sin mantenimiento.
- No precisa lubricación
- Ejecución monoblock de reducidas dimensiones y fácil instalación
Accesorios y opcionales para turbinas regenerativas
- Motores eléctricos de distintas características (monofásicos, antiexplosivos, etc.)
- Es posible agregarles variadores de velocidad para lograr una mayor performance
- Tratamientos superficiales y sellos especiales para manejo de gases de requerimientos especiales
- Accesorios como válvulas de comando y regulación de presión, filtros, termostatos, etc.

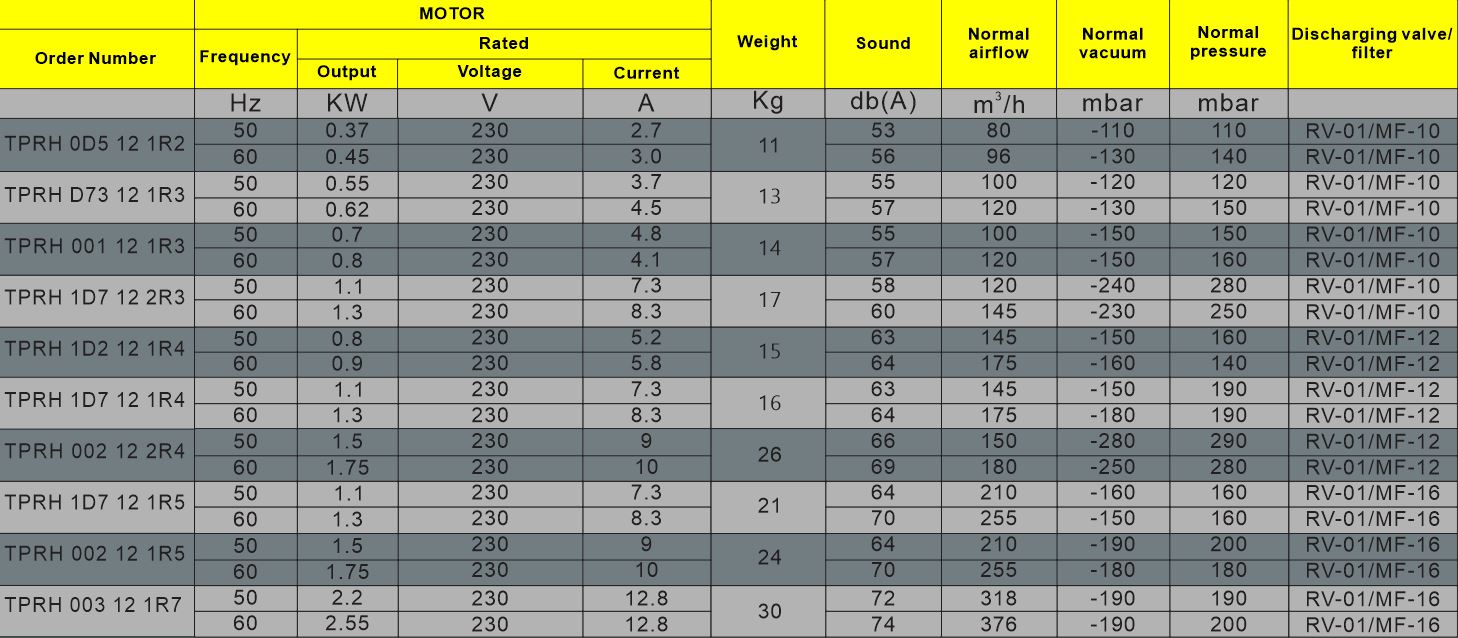

Información técnica
*En el siguiente catálogo se podrá observar más modelos de turbinas regenerativas.
